ルミナスアイスパーク

SERIES

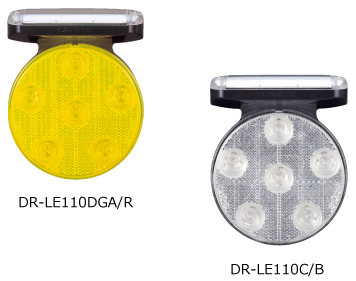

ルミナスアイ　スパーク φ100自発光式デリネーター

LEDとリフレクターでダブルの視認性

特殊拡散レンズの採用で、LEDがより強い光となって遠距離からの視認性を高めます。
リフレクター全体にLEDを配置することで、大きな発光体となり視認効果が抜群です。

設置箇所のバリエーションの拡大

従来の土中用・コン中用・GR用に限らず既存の支柱にも取付が可能です。
また、本体の裏板の向きを変えることにより縦パイプ以外に横パイプにも設置が可能です。
取付金具もφ34・φ38.1・φ60.5・φ76.3・φ114.3の専用バンドとSUS自在バンドを使用し、
φ450までの支柱に取付が可能です。1つのパイプで上下2連に取付るなど複数取付けられ、
さらに視認性をアップさせられます。

◆ 仕様書（DR-LE110DGA/R）

項目
太陽電池	機種	単結晶シリコン太陽電池
2次電源	機種	Ni-MH（ニッケル水素）/単4形×2本
発光体	種類	高輝度LEDφ5（特殊レンズ付き）
	発光色	赤
	数量	6灯
動作	点滅回数	180±20回/分
	点灯時間	夜間（日没から日の出まで）
	本体材質	ポリカーボネート樹脂
反射部		リフレクター※視線誘導標設置基準に基づく反射性能
設置方法		専用取付バンドまたはステンレスバンド固定

◆ 部材・仕様表

※ネジは盗難防止のネジを使用しており、専用のドライバーが必要です。
　ご注文の際は取付バンドサイズ・ステンレスバンドサイズを指定してください。
品番	仕様	詳細
DR-LE110　DGA/R 反射板：蛍光アンバー発光色：赤色 DR-LE110　DGA/A 反射板：蛍光アンバー発光色：黄色 DR-LE110　C/R 反射板：クリアー発光色：赤色 DR-LE110　C/A 反射板：クリアー発光色：黄色 DR-LE110　C/B 反射板：クリアー発光色：青色	φ34	各支柱径対応　専用Uバンド付属
	φ38.1
	φ60.5
	φ76.3
	φ114.3
	SUS-1	～φ160対応　ステンレスバンド
	SUS-2	～φ260対応　ステンレスバンド
	SUS-3	～φ450対応　ステンレスバンド
	P1 （構造物式）	φ60.5×1270mm（t=2.3）支柱／静電粉体塗装
	P2 （土中式）	φ60.5×1570mm（t=2.3）支柱／静電粉体塗装
	GR-5 （親子バンド式）	φ60.5×650mm（t=2.3）＋親子バンドφ114.3（139.8）×φ60.5（親子バンド2個使用）支柱／静電粉体塗装
	GR-6 （親子バンド式）	φ38.1×400mm（t=2.3）＋親子バンドφ114.3（139.8）×φ38.1（親子バンド1個使用）支柱／静電粉体塗装

◆ 製品図面

図面ダウンロード
