CATEYE PADRONE SMART

CATEYE STRADA SMART

Installer avec un smartphone

• Regarder la vidéo

• Voir les illustrations

  Installer sur le haut de la base arrière

  Aimant de cadence



  Aimant de

  roue

  Capteur de vitesse (cadence)

  Installer sur le bas de la base arrière

  Capteur de vitesse (cadence)



  Aimant de cadence

  Aimant de roue

  Attention

  Si le capteur de vitesse (cadence) est monté sur la partie inférieure de la base plutôt qu'en haut, la plage de réglage entre le capteur et l'aimant s'en trouve diminuée.

  * Les procédures de montage expliquent comment effectuer l'installation sur le haut de la base arrière.

  1. Attachez temporairement le capteur sur la gauche de la base arrière.

  (1) Desserrez la vis du capteur à l'aide d'un tournevis cruciforme et vérifiez que le bras du capteur bouge.



  Bras du capteur

  Vis du capteur

  (2) Attachez le coussinet en caoutchouc du capteur sur le capteur.



  Coussinet en caoutchouc

  du capteur

  (3) Reportez-vous à l'illustration et attachez temporairement le capteur sur la gauche de la base arrière avec des attaches en nylon.



  Gauche de la base arrière

  Attache en nylon

  Attention

  Ne serrez pas les attaches en nylon trop fort. Une fois qu'elles sont serrées à fond, il n'est plus possible de les retirer.

  2. Attachez l'aimant temporairement.

  À l'intérieur de la manivelle



  Aimant de cadence

  Rayon

  Attache en nylon

  Zone du capteur

  Aimant de roue

  (1) À l'aide d'une attache en nylon, attachez temporairement l'aimant de cadence sur l'intérieur du bras de manivelle gauche pour qu'il fasse face à la zone du capteur de cadence.

  (2) Faites pivoter le bras du capteur et attachez temporairement l'aimant de roue à un rayon faisant face à la zone du capteur de vitesse.

  * Si le capteur ne peut pas être positionné afin que les deux aimants (vitesse et cadence) puissent passer à travers les zones de capteur respectives, repositionnez le capteur et les aimants pour que chaque aimant passe à travers sa zone de capteur.



  3. Réglez l'écart entre la zone de capteur et l'aimant.

  (1) Inclinez le capteur pour que l'écart entre l'aimant de cadence et la zone du capteur de cadence soit d'environ 3 mm, puis fixez fermement le capteur avec les attaches en nylon.



  Aimant de cadence

  (2) Faites pivoter le bras du capteur pour que l'écart entre l'aimant de roue et la zone du capteur de vitesse soit d'environ 3 mm, puis resserrez fermement la vis du capteur.



  Aimant de roue

  Vis du capteur

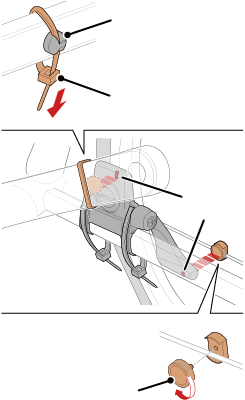

  4. Fixez toutes les pièces.

  Resserrez les attaches en nylon du capteur, la vis du capteur et les aimants, puis vérifiez bien qu'elles ne sont pas desserrées.

  Coupez ce qui dépasse des attaches en nylon.

  * Si vous utilisez des pédales avec des essieux en acier, l'aimant de cadence peut être attaché magnétiquement à l'essieu de la pédale. Dans ce cas-là, retirez le ruban adhésif de l'aimant et n'utilisez pas d'attache en nylon.
